Imágenes referenciales

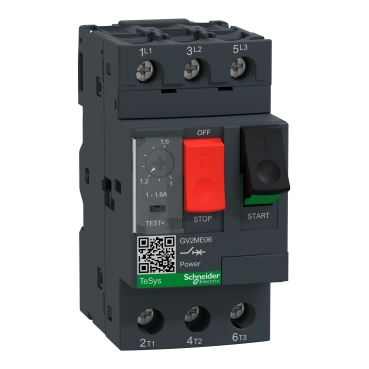

GV2ME06 Guardamotor Magneto-térmico de 1 – 1.6 amp
SERIE-GV2ME
Capacidad de corte (Icu)
100 kA
Número de polos
3P3D
Características principales
Nuevo aspecto y diseño moderno para todas las máquinas.
Amplia gama de guardamotores (GVs): magnético, termomagnético, en diferentes tamaños (GV2, GV3, GV4).
Fácil de instalar y operar gracias a tornillos multiestándar.
Especificaciones complementarias
Número de polos
3P
Tipo de red
CA
Categoría de utilización
Categoría A, acorde a IEC 60947-2
AC-3, acorde a IEC 60947-4-1
AC-3e, acorde a IEC 60947-4-1
Frecuencia asignada de empleo
50/60 Hz, acorde a IEC 60947-2
Potencia del motor en kW
0.37 kW en 400/415 V CA 50/60 Hz
0.55 kW en 400/415 V CA 50/60 Hz
0.37 kW en 500 V CA 50/60 Hz
0.55 kW en 500 V CA 50/60 Hz
0.75 kW en 500 V CA 50/60 Hz
0.75 kW en 690 V CA 50/60 Hz
1.1 kW en 690 V CA 50/60 Hz
Poder de corte (Icu)
100 kA en 230/240 V CA 50/60 Hz, acorde a IEC 60947-2
100 kA en 400/415 V CA 50/60 Hz, acorde a IEC 60947-2
100 kA en 440 V CA 50/60 Hz, acorde a IEC 60947-2
100 kA en 500 V CA 50/60 Hz, acorde a IEC 60947-2
100 kA en 690 V CA 50/60 Hz, acorde a IEC 60947-2
[Ics] Poder de corte de servicio nominal en cortocircuito
100 % en 230/240 V CA 50/60 Hz
100 % en 400/415 V CA 50/60 Hz
100 % en 440 V CA 50/60 Hz
100 % en 500 V CA 50/60 Hz
100 % en 690 V CA 50/60 Hz
Tipo de control
Pulsador
Corriente nominal (In)
1.6 A
Rango de ajustes de protección térmica
1…1.6 A, acorde a IEC 60947-2
Intensidad de disparo magnético
26.2 A
[Ith] Corriente térmica convencional
1.6 A, acorde a IEC 60947-2
[Ue] Tensión asignada de empleo
690 V CA 50/60 Hz, acorde a IEC 60947-2
[Ui] Tensión asignada de aislamiento
690 V CA 50/60 Hz, acorde a IEC 60947-2
